今天，我們主要來講一下鹽溶液PH值、樣品放置角度以及雜質含量對鹽霧試驗結果的影響。
一、鹽溶液PH值
溶液的PH值反映了溶液的酸堿度，PH值越低，溶液呈現的酸性就越強。由于氫離子濃度的增加，極化作用增大，使金屬腐蝕加快。一般大氣鹽霧環(huán)境條件下其PH值在中性范圍6-7，因此中性鹽霧規(guī)定溶液PH值在6.5-7.2之間。
二、樣品放置角度

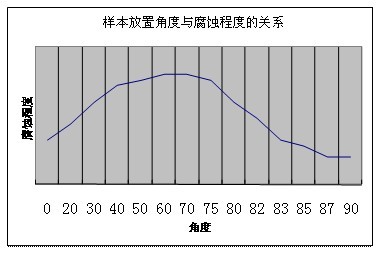

對于樣品角度標準中沒有明確指出。在鹽霧試驗中，溫度、鹽溶液濃度是恒定的，金屬的腐蝕作用是根據鹽霧的沉降而不是霧的凝聚。在一定的角度范圍，樣品角度的變化會嚴重影響水平面上的投影面積，使樣品表面的鹽霧沉降量出現變化。根據實驗表明，樣品與水平方向成60-75度角時，腐蝕量最大而且一致。對于電路板有資料記載了45度較為合適。
三、雜質含量
鹽霧腐蝕屬于電化學腐蝕，溶液中雜質的存在如含有碘、鉀、鈣等會無形中增加金屬間的電位差，使金屬的腐蝕速度受到影響，鹽霧試驗中對氯化鈉和水質有嚴格規(guī)定。
雜質總量≤0.5%(GJB150A)
水質---DI水或蒸餾水
|
